高頻紅外碳硫分析儀作為一種高精度、高效率的現(xiàn)代分析設(shè)備，在冶金、地質(zhì)、化工、建材等諸多領(lǐng)域發(fā)揮著至關(guān)重要的作用，能夠快速準確地測定固體無機材料中的碳、硫元素含量。然而，儀器的出色性能在很大程度上依賴于檢測前對樣品的妥善處理，這一環(huán)節(jié)直接決定了分析結(jié)果的準確性與可靠性。不恰當?shù)那疤幚聿粌H可能導致測量偏差，甚至可能對昂貴的分析儀器造成污染或損害。因此，建立并嚴格遵守一套科學、嚴謹?shù)臉悠非疤幚砹鞒?，是整個分析工作的基石。
樣品前處理的初步步驟是取樣與制備，其核心在于獲得具有高度代表性的均勻樣品。對于塊狀或顆粒狀物料，需遵循嚴格的取樣規(guī)程，使用破碎機、振動磨或盤式研磨儀等設(shè)備將其研磨至所需的細度，通常要求粉末樣品能完全通過特定孔徑的篩網(wǎng)，例如180目至200目。這一過程旨在消除顆粒效應(yīng)對碳硫分析儀分析結(jié)果的影響，并確保樣品在燃燒時能夠充分且均勻地反應(yīng)。在研磨過程中，必須格外注意防止交叉污染。每處理完一種樣品后，應(yīng)對所有研磨設(shè)備進行徹底清潔，通常采用吹掃、刷洗或使用已知低含量的標準樣品進行“洗磨”的方式，以去除前一樣品的殘留。
其次，樣品的干燥處理是另一個不可忽視的關(guān)鍵環(huán)節(jié)。樣品中若含有水分或結(jié)晶水，在高溫燃燒時會轉(zhuǎn)化為水蒸氣，對紅外檢測池中二氧化碳和二氧化硫的特征吸收峰產(chǎn)生干擾，尤其會影響硫含量的測定準確性。因此，對于潮濕或懷疑含有吸附水的樣品，必須進行干燥。常見的做法是將樣品置于恒溫干燥箱中，在105至110攝氏度的溫度下烘烤2至4小時，然后轉(zhuǎn)移至干燥器中冷卻至室溫。這一步驟能有效去除絕大部分吸附水，但對于某些含有結(jié)晶水的化合物，則需要根據(jù)其具體性質(zhì)選擇更高的干燥溫度或更長的干燥時間，但需注意避免樣品本身發(fā)生分解或氧化。

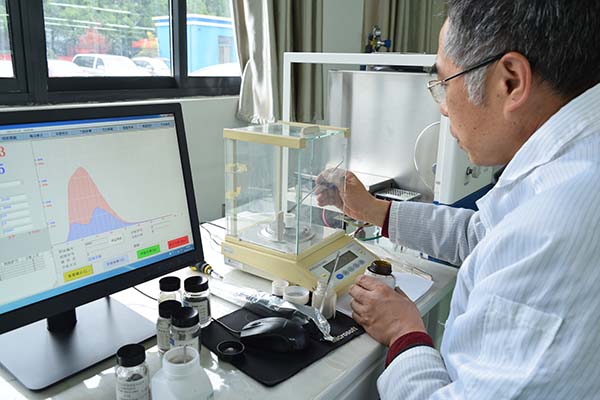

之后，樣品的稱量環(huán)節(jié)也需謹慎操作。應(yīng)使用萬分之一或更高精度的電子天平，在干燥、潔凈的環(huán)境中進行快速稱量，以減少樣品從空氣中重新吸潮的可能性。稱量用的坩堝通常為專用陶瓷坩堝，且在使用前需經(jīng)過高溫灼燒以去除可能含有的有機污染物和水分。此外，為了助熔并調(diào)節(jié)燃燒過程的酸堿度，通常需要在坩堝中加入適量的高效助熔劑，如純鐵、鎢粒、錫粒等。助熔劑的選擇和加入量需根據(jù)樣品基體而定，其本身也必須是低碳低硫的高純試劑，以免引入本底干擾。
高頻紅外碳硫分析儀檢測前的樣品處理是一個系統(tǒng)而精細的過程，涵蓋了樣品的代表性獲取、干燥除濕以及精確稱量與助熔劑添加等多個方面。只有一絲不茍地完成這些準備工作，才能為后續(xù)的高頻感應(yīng)燃燒和紅外檢測奠定堅實的基礎(chǔ)，蕞終確保獲得真實、可信的分析數(shù)據(jù)，為產(chǎn)品質(zhì)量控制、生產(chǎn)工藝優(yōu)化及科學研究提供有力支撐。
